Массогабаритные параметры

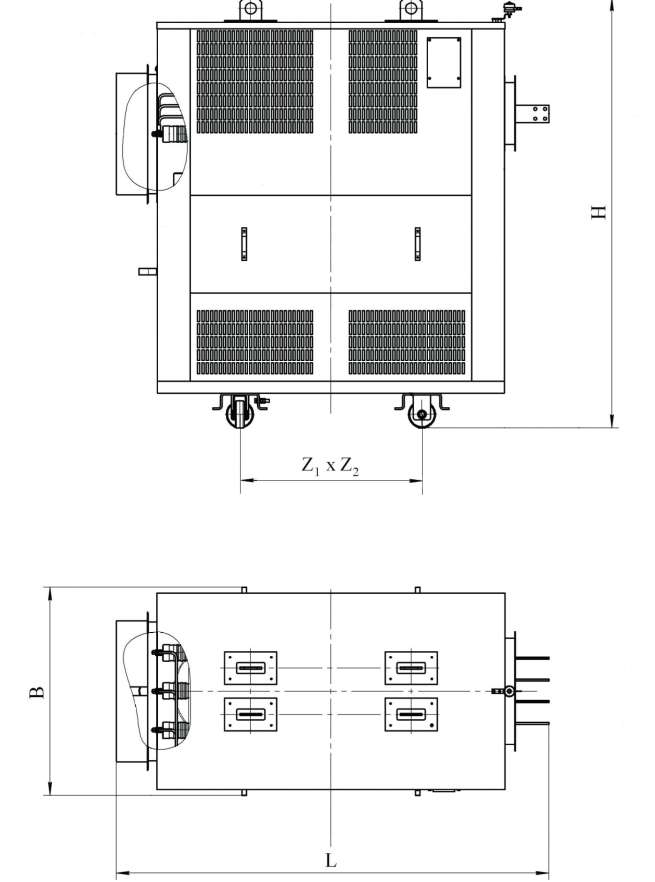

Габаритные размеры трансформаторов с боковым расположением вводов
(левое, правое исполнение)
Номинальная мощность, кВА Размеры, мм Z1xZ2 Масса. кг
H L B
100 1425 1560 820 520x520 780
160 1470 1720 880 720x520 930
250 1495 1720 880 720x520 1100
400 1735 1905 980 840x670 1730
630 1985 1995 980 840x670 2200
1000 2115 2145 1055 1070x820 2890
1250 2265 2390 1080 1070x820 3440
1600 2280 2465 1180 1070x820 3900
2000 2500 2665 1270 1070x1070 4660
2500 2805 2825 1270 1070x1070 5780
3200 3045 3425 1630 1300x1300 8400
4000 3045 3425 1630 1500x1300 11400
6300 3750 3460 2000 1500x1500 18900

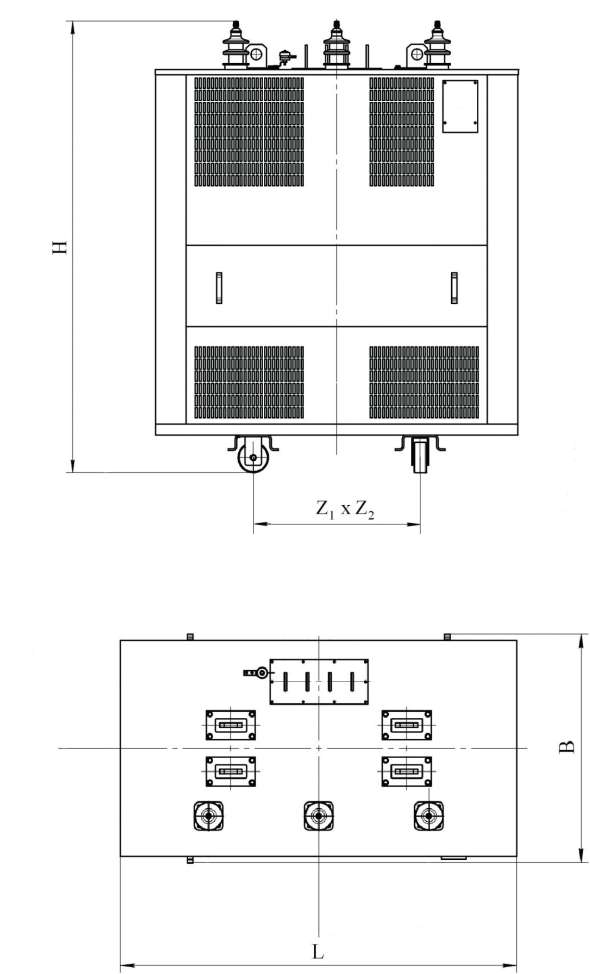

Габаритные размеры трансформаторов с расположением вводов на крыше
(исполнение - ВН, НН - верх)
Номинальная мощность, кВА Размеры, мм Z1xZ2 Масса ,кг
H L B
160 1650 1420 880 720x520 930
250 1650 1420 880 720x520 1100
400 1880 1520 980 840x670 1700
630 2100 1630 980 840x670 2080
1000 2245 1780 1050 1070x820 2860
1250 2410 2040 1180 1070x820 3440
1600 2410 2040 1180 1070x820 3650
2000 2620 2250 1270 1070x1070 4660
2500 2920 2400 1270 1070x1070 5780
3200 3160 2400 1630 1300x1300 8400
4000 3160 3000 1630 1500x1300 11400
6300 3750 3180 2000 1500x1500 17400

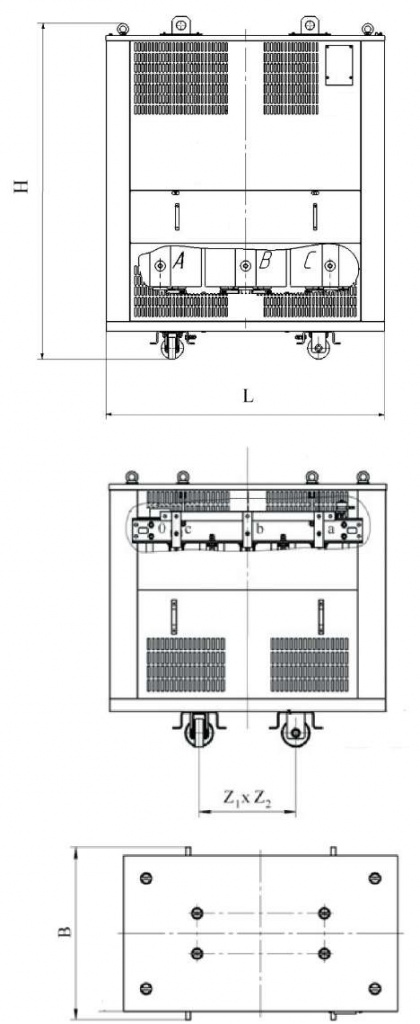

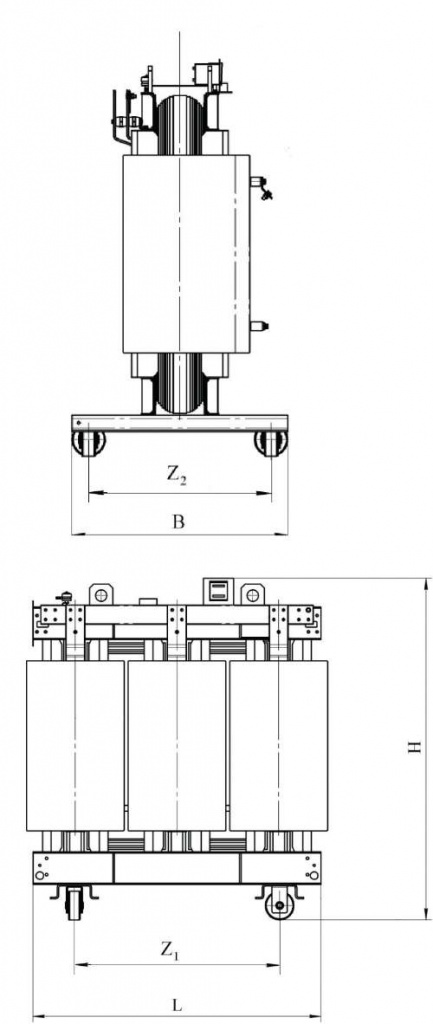

Габаритно-установочные размеры трансформаторов без кожуха
Мощностью 25 - 6300 кВА
Номинальная мощность, кВА Размеры, мм Z1xZ2 Масса, кг
H L B
25  955 880 520 420x420 340
40 985 940 520 420х420 420
63 1075 950 520 420х420 500
100 1200 1120 620 520х520 690
160 1300 1060 620 720х520 790
250 1370 1135 620 720х520 930
400 1500 1280 770 840х670 1500
630 1580 1450 770 840х670 1950
1000 1800 1570 970 1070х820 2700
1250 1955 1660 970 1070х820 3180
1600 2050 1730 970 1070х820 3790
2000 2205 1825 1270 1070х1070 4470
2500 2340 2000 1270 1070х1070 5270
3200 2600 2285 1500 1300х1300 7850
4000 2600 2365 1500 1500х1300 10500
6300 3240 2750 2000 1500х1300 16650





Габаритно-установочные размеры трансформаторов мощностью 25 - 6300кВА
(исполнение: НН, ВН - вниз)
Номинальная мощность, кВА Размеры, мм Z1xZ2 Масса, кг
H L B
25 1105 1120 830 420х420 410
40 1105 1120 830 420х420 490
63 1105 1260 830 420х420 580
100 1425 1420 820 520х520 780
160 1410 1420 880 720х520 930
250 1410 1420 880 720х520 1100
400 1640 1520 980 840х670 1700
630 1860 1630 980 840х670 2080
1000 1000 2005 1780 1070х820 2860
1250 2170 2040 1180 1070х820 3440
1600 2170 2040 1180 1070х820 3650
2000 2380 2250 1270 1070х1070 4660
2500 2680 2400 1270 1070х1070 5780
3200 2920 3000 1630 1300х1300 8400
4000 2920 3000 1630 1300х1300 11400
6300 3510 3180 2000 1500х1500 17400
