Шкафы распределительные силовые серии ШР11, ШР-12У

Низковольтное комплектное устройство серии ШР-11, ШР12У (далее НКУ) предназначено для приема и распределения электрической энергии в сетях переменного тока частотой (50-60)Гц, а также для защиты электрических цепей от токов короткого замыкания.

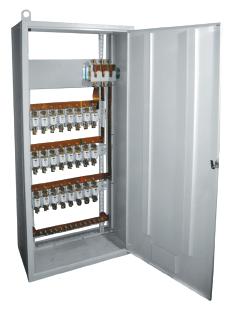

Шкаф представляет собой сборно-разборную конструкцию из гнутых металлических профилей с установленной на ней вводной и коммутационно-защитной аппаратурой.
Ввод и вывод проводов предусмотрен снизу, по дополнительному заданию ввод и вывод возможен сверху шкафа.
По способу установки шкаф относится к категории напольных.
Степень защиты IP31(со стороны дна IP00) или IP54 по ГОСТ 14254-96

НКУ предназначено для эксплуатации в следующих условиях:

• В части воздействия климатических факторов внешней среды исполнение по ГОСТ 15150-69 УХЛ, категория размещения – 4.
• Высота над уровнем моря – не более 2000 метров.
• Температура окружающего воздуха в пределах (+1…+35)0С. Относительная влажность воздуха не более 60% при максимальной температуре +400С. При более низких температурах допускается более высокая влажность соответственно.

Основные технические данные:

• Номинальное напряжение силовой цепи: ~380 В.
• Ожидаемый ток короткого замыкания на вводе НКУ: ≤ 25 кА.
• Номинальное напряжение изоляции: ~660 В.

Выдерживаемый ударный ток:

• при номинальном токе шкафа 250А не менее 10кА
• при номинальном токе шкафа 400А не менее 25кА
• при номинальном токе шкафа 600А не менее 25 кА

Структура условного обозначения

ШР-Х-7Х-XXX-XХXXXX
