Резисторы для заземления нейтрали сетей предназначены для защиты сетевого оборудования в сетях 6-35 кВ от перенапряжений при дуговых однофазных замыканиях, а также для подавления резонансных, феррорезонансных явлений и устранения связанных с ними повреждений ТН и другого оборудования. Резистивное заземление нейтрали позволяет практически полностью исключить развитие аварий с многоместными повреждениями и создать условия для быстрого и надежного определения поврежденного фидера устройствами релейной защиты. Наличие резистора типа РЗ в нейтрали сети обеспечивает применение ОПН для ограничения коммутационных перенапряжений с более глубоким уровнем их ограничения.

Резисторы защитные типа РЗ для сетей напряжением 6-10 кВ выпускаются согласно ТУ 3414-001-73132086-2010.

Резисторы защитные типа РЗ для сети 35 кВ выпускаются согласно ТУ 3414-002-73132086-2010.

Конструктивное исполнение

Основой резистора являются элементы резистора защитного (ЭРЗ), изготавливаемые в соответствии с ТУ 3414-005-11840528-97 «Элементы резистора защитного».

ЭРЗ представляет собой соединенные в электрическую цепь элементы нагревательные графита фосфатные (ЭНГФ) из материала «ЭКОМ», помещенные в металлический корпус с диэлектрической теплопроводной прокладкой между корпусом и ЭНГФ. Металлический герметичный корпус снабжен устройством для выравнивания давления внутри тела резистивного элемента. ЭРЗ соединяют последовательно, ориентируют вертикально и закрепляют на раме. Величина зазора между ЭРЗ определяется номинальным напряжением сети, в которой устанавливается резистор, и теплоотдачей в стационарном режиме.

Резистор серии РЗ конструктивно выполняется из одного или нескольких унифицированных резистивных блоков.

Описание унифицированного блока

Основание (1) установлено на 4-х опорных стойках (2). На основании установлены опорные изоляторы (3). Закрепленные на изоляторах изоляционные пластины (4) служат опорой для элементов резистора защитного (ЭРЗ) (5). В жестко закрепленных на изоляторах вертикальных стойках (6) установлена регулируемая по высоте изоляционная пластина (7), с помощью которой производится фиксация сверху элементов резистора ЭРЗ.

Конструктивное выполнение резистора в виде набора вертикально ориентированных отдельных пластин создает хороший теплоотвод от пластин в воздух за счет естественной конвекции. Это дает возможность стационарной работы резистора в неполнофазном режиме. В соответствии с правилами эксплуатации электроустановок неполнофазный режим может продолжаться до 6 часов без отключения потребителей и резистора.

Выполнение резистора из набора отдельных пластинчатых элементов дает возможность легко и быстро подобрать необходимое количество составляющих элементов для обеспечения нужного сопротивления и мощности в сетях от 6 до 35 кВ.

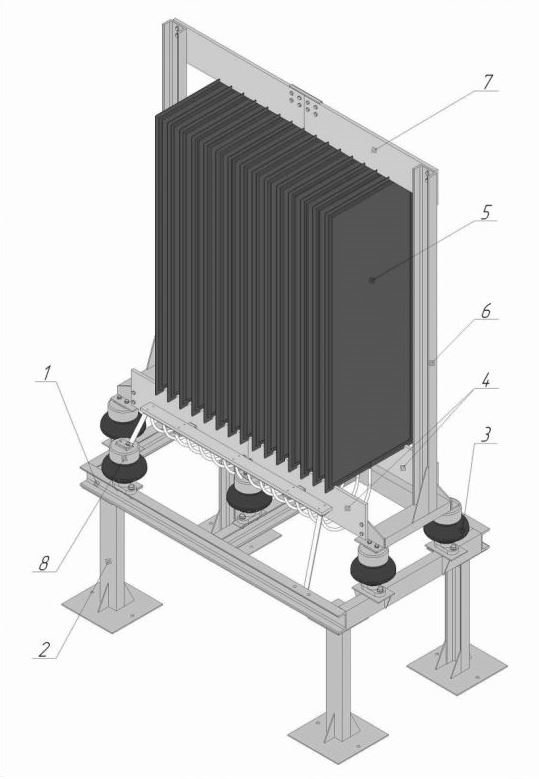

Унифицированный резистивный блок:

1. основание;
2. опорные стойки;
3. опорные изоляторы;
4. изоляционные пластины;
5. элементы резистора защитного;
6. вертикальные стойки;
7. изоляционные пластины;
8. изолятор для подключения подвода от нейтрали сети.

Технические характеристики

Конструкция резистора является ремонтопригодной.

В составе резисторов серии РЗ нет составных частей и материалов, представляющих опасность для жизни, здоровья людей и окружающей среды.

Изготовитель гарантирует соответствие резистора защитного РЗ требованиям технической документации в течение 60 месяцев эксплуатации с момента получения резистора потребителем, при соблюдении правил эксплуатации и хранения.

Установка

Резисторы РЗ располагаются на свободной площади ОРУ или ЗРУ. Подключение резистора рекомендуется выполнять к нейтрали сети через разъединитель с целью отключения резистора для осмотра и технического обслуживания.

Резистор РЗ должен иметь, в соответствии с требованиями ПУЭ, сплошное сетчатое ограждение высотой не менее 2 м, расстояние от элементов конструкции резистора до элементов ограждения должно быть не менее указанного в ПУЭ.

В случае установки конструкции резистора на фундаментные опоры с высотой, обеспечивающей расположение нижней кромки фарфора изоляторов над уровнем планировки или наземных коммуникационных сооружений на высоте не менее 2,5 м, согласно нормам ПУЭ резистор разрешается не ограждать.

В конструкции резистора предусмотрен отдельный изолятор, предназначенный для подключения подвода от нейтрали электрической сети.

Подключение подвода резистора типа РЗ к нейтрали электрической сети 6-35 кВ может осуществляться с помощью кабеля, провода или шины, присоединяемых к нижнему или к верхнему изолятору, в зависимости от вида подвода.

Вид выполнения подвода определяется исходя из удаленности разъединителя от верхнего фланца изолятора резистора, либо других особенностей конкретной подстанции.

При выполнении подвода кабелем крепление может осуществляться к нижнему изолятору, установленному на основании. Подвод, выполняемый шиной или голым проводом, должен проходить выше сетчатого ограждения резистора, при этом крепление производится к верхнему изолятору, установленному на вертикальной стойке. При необходимости выполнения подвода к верхнему изолятору – кронштейн, шина, верхний изолятор заказываются отдельно и вносятся соответствующие изменения в чертежи. При использовании верхнего изолятора увеличивается габаритная высота резистора.

Вывод последнего ЭРЗ соединяется с помощью шины к приваренному на основании болту заземления. По требованию заказчика может быть осуществлен «изолированный» вывод. В данном случае шина присоединяется к отдельному изолятору, установленному на основании.

Заземление блока резистивных элементов выполняется путем присоединения заземляющего проводника от общего контура заземления электроустановки к болтам заземления блока.

Допускается установка резистора на другие опоры, например балки или рамы, сваренные из швеллеров, обеспечивающие устойчивое расположение резистора в строго горизонтальном положении с отклонениями не более ±1 мм. Опоры должны обеспечить выдерживание нагрузки в 1,5 раза превышающей вес резистора.

При заказе резистора необходимо еще раз уточнить конструкцию данного типа РЗ, сделать запрос чертежа фундамента. По специальному заказу допускается изготавливать резисторы на согласованное сопротивление и согласованные габаритные размеры.

Схема подключения резистора

Рекомендуется подключать резистор к нейтрали трансформатора со схемой соединения обмоток: звезда с выведенной нейтралью/треугольник.

При отсутствии явно выведенной нейтрали подключения резисторов осуществляется к нейтралям фильтров нулевой последовательности типа ФМЗО через разъединитель.

В случае комбинированного использования РЗ и ДГP рекомендуем независимое подключение каждого устройства к нейтрали трансформатора, позволяющее независимое использование устройств.

Структура условного обозначения резистора для заземления нейтрали

РЗ - A - B - C - D

• РЗ - тип резистора защитного;
• A - номинальное сопротивление резистора, Ом;
• B - номинальная мощность резистора, кВт;
• C - номинальное напряжение сети, кВ;
• D - климатическое исполнение, категория размещения по ГОСТ 15150.

Пример записи при заказе: РЗ - 1000 - 34 - 10 - УХЛ1

Резистор защитный типа РЗ для заземления нейтрали с номинальным сопротивлением 1000 ± 10 % Ом, мощностью 34 кВт устанавливаемый в сети с номинальным напряжением 10 кВ, климатическое исполнение УХЛ, категория 1 по ГОСТ 15150.
