Вводные панели
Вводные панели

Вводные панели

Предназначены для ввода и учета электрической энергии, а также для защиты линий при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220В частотой до 60 Гц с глухозаземленной нейтралью (тип заземления TN-C-S или TN-S по ГОСТ 30331.2-95 / ГОСТ Р 50571.2-94). ВРУ устанавливаются в электрощитовых помещениях многоэтажных, малоэтажных жилых и общественных зданий.

Панели имеют номинальные токи 100, 250, 400А.

Состав изделия

  • Блоки ввода.

    Через которые подается электроэнергия в ВРУ и содержащие коммутационные защитные аппараты, а так же включающие в себя часть объема ВРУ для размещения, крепления и присоединения к аппаратам ввода проводников питающей сети. Блоки ввода разделены перегородкой. В блоках ввода, если это оговорено в заказе, устанавливаются разрядники для защиты электроустановки от перенапряжений. Они присоединяются после защитных аппаратов ввода.

  • Блок автоматического включения резервного питания (АВР).

    Содержит аппаратуру контроля и управления пусковыми коммутационными аппаратами блока ввода, к которым присоединяют взаиморезервируемые питающие сети. Блок АВР выполняется по принципу приоритета первого ввода, когда электропитание потребителей осуществляется исключительно от первого ввода. И только в случае пропадания напряжения на нем происходит переключение на второй ввод. При восстановлении напряжения на первом вводе происходит автоматический возврат на первый ввод.

  • Блок учета электроэнергии.

    Содержит счетчик (прямого или трансформаторного включения), трансформаторы тока, испытательную переходную коробку. По согласованию с заказчиком счетчики могут не поставляться или поставляться отдельно.

  • Блок освещения.

    Обеспечивает внутреннее освещение для обслуживания и ремонта при отключенном вводном аппарате. Содержит автоматический выключатель, настенный электропатрон.

Типы исполнения вводных панелей

Тип

Принципиальная схема

Элементы на схеме

Обозначение

Наименование

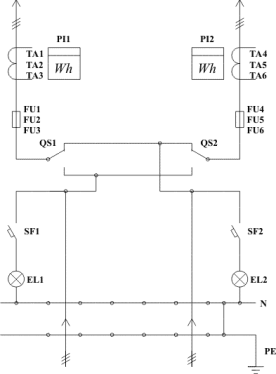

ВРУ-1-11-10-УХЛ4



QS1, QS2

Переключатели 250А

FU1-FU6

Предохранители 250А

TA1-TA6

Трансформаторы тока 50/5...200/5А

PI1, PI2

Счетчики

SF1, SF2

Автоматические выключатели

EL1, EL2

Лампы накаливания

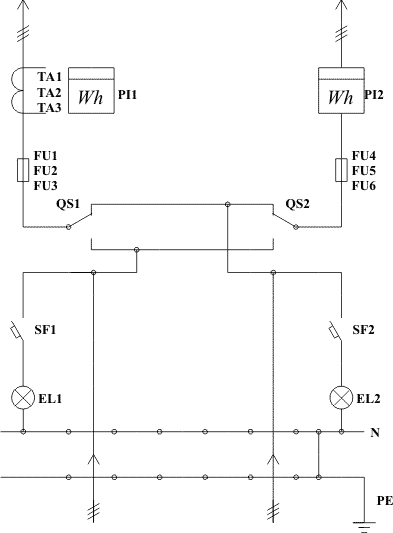

ВРУ-1-12-10-УХЛ4

QS1, QS2

Переключатели 250А

FU1-FU3

Предохранители 250А

FU4-FU6

Предохранители 100А

TA1-TA3

Трансформаторы тока 50/5…200/5А

PI1

Счетчик

PI2

Счетчик

SF1, SF2

Автоматические выключатели

EL1, EL2

Лампы накаливания

ВРУ-1-13-20-УХЛ4

QS1, QS2

Переключатели 400А

FU1-FU6

Предохранители 400А

TA1-TA6

Трансформаторы тока 50/5…400/5А

PI1, PI2

Счетчики

SF1, SF2

Автоматические выключатели

EL1, EL2

Лампы накаливания

ВРУ-1-14-20-УХЛ4

QS1, QS2

Переключатели 400А

FU1-FU3

Предохранители 400А

FU4-FU6

Предохранители 100А

TA1-TA3

Трансформаторы тока 50/5…400/5А

PI1

Счетчик

PI2

Счетчик

SF1, SF2

Автоматические выключатели

EL1, EL2

Лампы накаливания

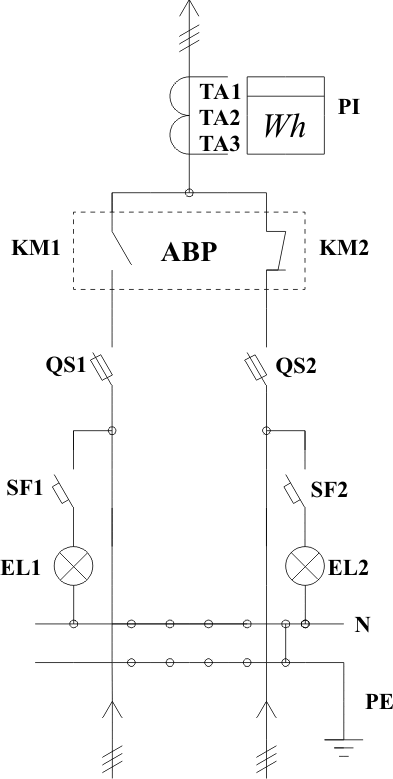

ВРУ-1-17-70-УХЛ4

QS1, QS2

Блоки выключатель-предохранитель 250/100А

KM1, KM2

Контакторы 100А

TA1-TA3

Трансформаторы тока 50/5…100/5А

PI

Счетчик

SF1, SF2

Автоматические выключатели

EL1, EL2

Лампы накаливания

ВРУ-1-18-80-УХЛ4

-

Блоки выключатель-предохранитель 250А

Контакторы 250А

Трансформаторы тока 50/5…200/5А

Счетчик

Автоматические выключатели

Лампы накаливания

ВРУ-1-19-90-УХЛ4

-

Блоки выключатель-предохранитель 400А

Контакторы 400А

Трансформаторы тока 50/5…400/5А

Счетчик

Автоматические выключатели

Лампы накаливания

ВРУ-3-10-УХЛ4

QS1, QS2

Переключатели 250А

FU1-FU6

Предохранители 250А

TA1-TA6

Трансформаторы тока 50/5...200/5А

PI1, PI2

Счетчики

SF1, SF2

Автоматические выключатели

EL1, EL2

Лампы накаливания

ВРУ-3-11-УХЛ4

QS1, QS2

Переключатели 250А

FU1-FU3

Предохранители 250А

FU4-FU6

Предохранители 100А

TA1-TA3

Трансформаторы тока 50/5…200/5А

PI1

Счетчик

PI2

Счетчик

SF1, SF2

Автоматические выключатели

EL1, EL2

Лампы накаливания

ВРУ-3-12-УХЛ4

QS1, QS2

Переключатели 400А

FU1-FU6

Предохранители 400А

TA1-TA6

Трансформаторы тока 50/5…400/5А
PI1, PI2 Счетчики
SF1, SF2 Автоматические выключатели
EL1, EL2 Лампы накаливания

ВРУ-3-13-УХЛ4

QS1, QS2

Переключатели 400А

FU1-FU3

Предохранители 400А

FU4-FU6

Предохранители 100А

TA1-TA3

Трансформаторы тока 50/5…400/5А

PI1 Счетчик
PI2 Счетчик
SF1, SF2 Автоматические выключатели
EL1, EL2 Лампы накаливания

ВРУ-3-14-УХЛ4

QS1, QS2

Блоки выключатель-предохранитель 250/160А

KM1, KM2

Контакторы 160А

TA1-TA3

Трансформаторы тока 50/5…150/5А

PI

Счетчик

SF1, SF2

Автоматические выключатели

EL1, EL2

Лампы накаливания
