Элегазовые выключатели

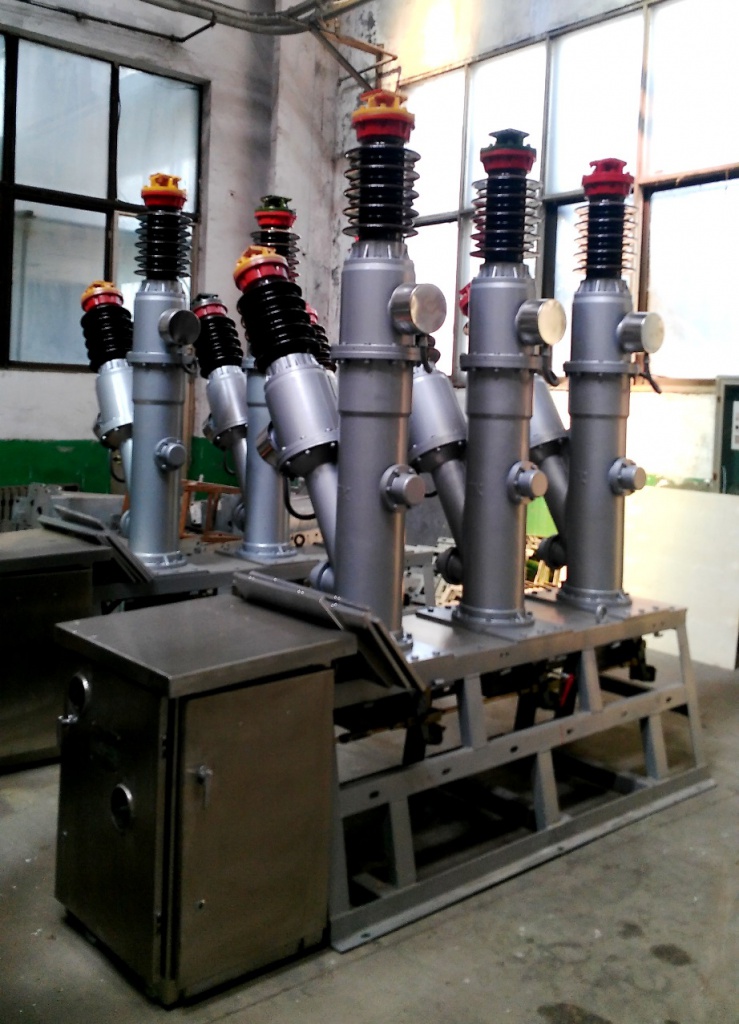

Элегазовый выключатель
ВЭБ-110 производства «ЭМЗ»

Элегазовый выключатель – коммутационный аппарат, широко применяемый в электроустановках класса напряжения 6-220 кВ. В роли изолирующей и дугогасительной среды выключателя выступает элегаз (электрический газ). Последний являет собой безвредный, химически неактивный, негорючий газ, который обладает высокой электрической прочностью и теплопроводимостью.

ВЭБ-110 – баковый элегазовый выключатель 110 кВ

Самостоятельно разработанный нашей компанией элегазовый баковый выключатель высокого напряжения переменного тока ВЭБ-110 является новым типом коммутационного оборудования. Данный тип выключателей является наружным коммутационным оборудованием высокого напряжения, разработанного нашей компанией на основе многолетнего опыта производства выключателей высокого напряжения, значительных технологических возможностей.

Устройство элегазового выключателя

Элегазовый выключатель
производства «ЭМЗ»

В элегазовом баковом выключателе высокого напряжения переменного тока ВЭБ-110 выключатель и трансформатор тока объединены вместе, а дугогасительная камера горизонтально установлена в заземленном корпусе из алюминиевого сплава, оснащается одним пружинным исполнительным механизмом, в котором применяется небольшое количество деталей. Исполнительный механизм имеет компактную компоновку, отличается прочностью и долговечностью, отвечает требованию обезжиривания выключателей, имеет хорошие механические характеристики, высокую надежность, все ключевые части изготовлены в обрабатывающих центрах с цифровым управлением.

Данный выключатель применяется в высоковольтном наружном коммутационном оборудовании трехфазного переменного тока частотой 50 Гц, может использоваться для управления и защиты систем передачи и преобразования электроэнергии 110 кВ, а также может использоваться для связанного выключения цепей, включения и выключения конденсаторных батарей.

Особенности выключателя ВЭБ-110

Элегазовый выключатель ВЭБ-110
производства «ЭМЗ»

• Интеграция выключателя и трансформатора тока. Высокая компактность и экономичность оборудования.
• Малый объем, небольшой вес, умеренная высота, обеспечивающие возможность транспортировки выключателя в собранном виде, ведущий в стране технологический уровень.
• Выключатель оснащен дугогасительной камерой самогашения основанной на принципе «подача газа под давлением и пеплового расширения», имеет высокую энергию размыкания, короткое время гашения дуги, время полного отключения 3 герца, длительный срок эксплуатации, число отключений при полной мощности достигает 20 раз, простая конструкция.
• Выключатель оснащается хорошо освоенным пружинным механизмом СТ26, имеющим простую и компактную конструкцию, высокую надежность, требующему небольших затрат сил для обслуживания, механический срок службы достигает 1000 циклов, соответствует требования «отказа от смазывания»
• Внешний корпус выполнен из алюминиевого сплава, корпус механизма изготовлен из нержавеющей стали, все выступающие детали, приводные части изготовлены из нержавеющей стали и обработаны горячим оцинкованием, что удовлетворяет практическим требованиям пользователя.
• Небольшой вес оборудования, малая нагрузка на фундамент, высокие антикоррозийные свойства, малые потери при завихрении, малое нагревание корпуса, устойчивость к сквозному току.
• При монтаже на месте необходимо только заливка анкерных болтов, что делает монтаж простым, обеспечивает длительные сроки между обслуживанием, гарантирует простоту эксплуатации и обслуживания.
• Устойчивость к воздействию окружающей среды, возможность эксплуатации в суровых условиях (сильные загрязнения, районы с сильными туманами, градом), в сейсмических районах, оживленных городских районах с дефицитом пространства, горных ГЭС с тяжелыми условиями ведения земляных работ.
