Дугогасящий реактор АЗДПМ
Дугогасящий агрегат АЗДПМ
Дугогасящий агрегат типа АЗДПМ состоит из дугогасящего реактора типа РЗДПОМ и нейтралеобразующего трансформатора (фильтра), расположенные в одном баке.
Преимущества
Дугогасящий агрегат обладает всеми преимуществами однофазных дугогасящих реакторов, но в свою очередь обладает следующими преимуществами:
- компактность конструкции (требует значительно меньше места для установки реактора и трансформатора в отдельности);
- простота монтажа (требует один фундамент и отсутствуют дополнительные связи между реактором и трансформатором).
Основные характеристики
|
Тип реактора |
Номинальное напряжение, кВ |
Предельные токи при номинальном напряжении, А* |
|
АЗДПМ-120/6 |
6,6/√3 |
5-25 |
|
АЗДПМ-190/6 |
6,6/√3 |
5-50 |
|
АЗДПМ-300/6 |
6,6/√3 |
13-65 |
|
АЗДПМ-500/6 |
6,6/√3 |
25-130 |
|
АЗДПМ-1000/6 |
6,6/√3 |
30-250 |
|
АЗДПМ-190/10 |
11/√3 |
5-25 |
|
АЗДПМ-300/10 |
11/√3 |
10-40 |
|
АЗДПМ-480/10 |
11/√3 |
12,6-63 |
|
АЗДПМ-500/10 |
11/√3 |
12,6-63 |
|
АЗДПМ-860/10 |
11/√3 |
18-135 |
|
АЗДПМ-1520/10 |
11/√3 |
30-230 |
|
АЗДПМ-1600/10 |
11/√3 |
30-230 |
|
АЗДПМ-2000/10 |
11/√3 |
40-280 |
* Возможно изготовление дугогасящих реакторов с любыми токами компенсации.

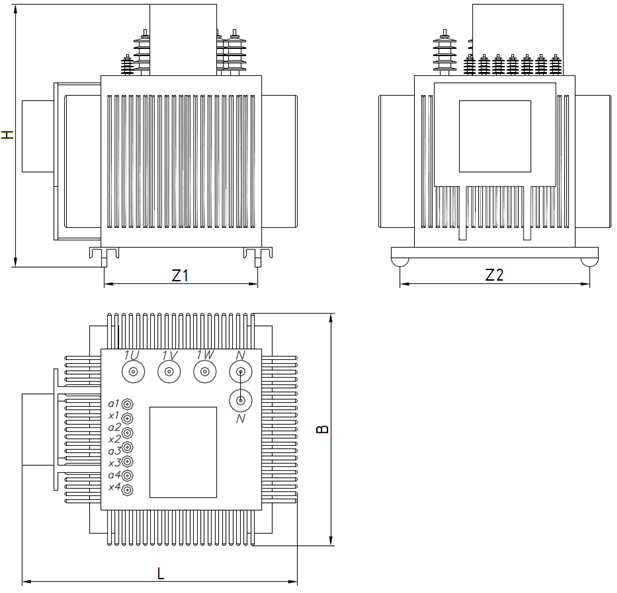

Дугогасящий реактор АЗДПМ
Массогабаритные параметры
|
Тип реактора |
Размеры, мм |
Масса, кг |
||||
|
L |
B |
H |
Z1 x Z2 |
Масла |
Общая |
|
|
АЗДПМ-120/6 |
1520 |
1400 |
2080 |
820 |
805 |
2400 |
|
АЗДПМ-190/6 |
1520 |
1400 |
2080 |
820 |
805 |
2500 |
|
АЗДПМ-300/6 |
1610 |
1515 |
2080 |
820 |
800 |
2750 |
|
АЗДПМ-500/6 |
1700 |
1570 |
2180 |
1070 |
1090 |
3640 |
|
АЗДПМ-1000/6 |
2150 |
1910 |
2470 |
1270 |
1810 |
5770 |
|
АЗДПМ-190/10 |
1520 |
1300 |
2080 |
820 |
805 |
2400 |
|
АЗДПМ-300/10 |
1610 |
1415 |
2080 |
820 |
800 |
2750 |
|
АЗДПМ-480/10 |
1700 |
1470 |
2180 |
1070 |
1090 |
3640 |
|
АЗДПМ-500/10 |
1700 |
1470 |
2180 |
1070 |
1090 |
3620 |
|
АЗДПМ-860/10 |
2050 |
1690 |
2470 |
1270 |
1611 |
5020 |
|
АЗДПМ-1520/10 |
2450 |
2080 |
2670 |
1505 |
3000 |
8340 |
|
АЗДПМ-1600/10 |
2450 |
2080 |
2670 |
1505 |
3000 |
8350 |
|
АЗДПМ-2000/10 |
2570 |
2140 |
2670 |
1505 |
3410 |
9890 |
Массогабаритные параметры дугогасящего реактора АЗДПМ
