Предназначены для комплектования распределительных щитов напряжением 0,4 кВ трехфазного переменного тока частотой 50 Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

Устанавливаются в трансформаторных подстанциях и электрощитовых помещениях.

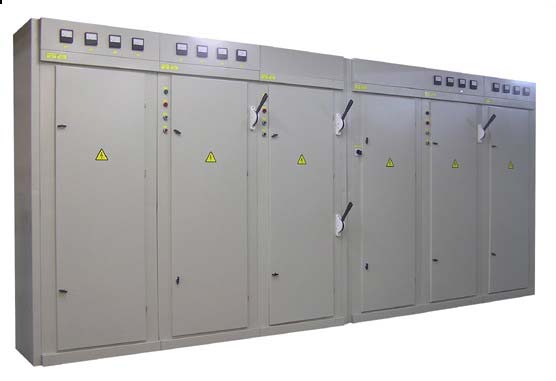

Панель ЩО70 представляет собой сварной корпус из листогнутых профилей и дверцу, внутри корпуса устанавливается коммутационная и защитная аппаратура и электроизмерительные приборы. Панели що70 могут использоваться как самостоятельно, так и в сочетаниях с другими панелями, образуя единый распределительный щит.

Ошиновка панелей имеет электродинамическую стойкость к токам короткого замыкания и составляет:

• 30 кА для щита ЩО 70-1 (комплектование щитов мощностью до 630 кВА);
• 50 кА для щитов ЩО70-2, ЩО70-3 (комплектование щитов мощностью свыше 630 кВА)

Шинные мосты и комплекты сборных шин изготавливаются по дополнительному заказу.

Условия эксплуатации

• высота над уровнем моря не более 2000 м;
• температура окружающего воздуха от - 25 °С до +45 °С;
• относительная влажность воздуха не более 80% при температуре +20 °С;
• в закрытых помещениях, во взрывобезопасной среде, не содержащей пыли, в т. ч. токопроводящей, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
• группа условий эксплуатации в части воздействия окружающей среды – М2 по ГОСТ 17516.1-90.
• климатическое исполнение – УХЛ4 по ГОСТ 15150-69.
• степень защиты панелей IP00, со стороны фасада IP20 по ГОСТ14254 80.
• требования техники безопасности в соответствии с ГОСТ 12.2.007.075.
• рабочее положение вертикальное, допускается отклонение от рабочего положения на 5 ° в любую сторону.

Габаритные размеры панелей

• высота – 2200мм (ЩО70-1, ЩО70-2) и 2000мм (ЩО70-3);
• глубина – 600;
• ширина по фасаду – 300, 600, 800, 1000.

Условные обозначения

ЩО 70 X XX УХЛ4

В зависимости от назначения панели подразделяются на типы:

• Линейные панели
• Вводные панели
• Секционные панели
• Вводно-линейные панели
• Вводно-секционные панели
• Панель с аппаратурой АВР
• Панель диспетчерского управления уличным освещением
• Торцевая панель
• Щиток учёта
