Вводно-распределительные панели
Предназначены для ввода и учета электрической энергии, а также для защиты линий при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220В частотой до 60 Гц с глухозаземленной нейтралью (тип заземления TN-C-S или TN-S по ГОСТ 30331.2-95 / ГОСТ Р 50571.2-94). ВРУ устанавливаются в электрощитовых помещениях многоэтажных, малоэтажных жилых и общественных зданиях.
Состав изделия
-
Блок ввода.
Через который подается электроэнергия в ВРУ и содержащий коммутационный и защитные аппараты, а так же включающий в себя часть объема ВРУ для размещения, крепления и присоединения к аппарату ввода проводников питающей сети. Блок ввода отделен перегородкой от блока распределения.
-
Блок учета электроэнергии.
Содержит счетчик (прямого или трансформаторного включения), трансформаторы тока, испытательную переходную коробку. По согласованию с заказчиком счетчики могут не поставляться или поставляться отдельно.
-
Блок распределения.
Предназначен для распреления электрической энергии и содержит группы предохраниетелей (или автоматические выключатели) для защиты линий при перегрузках и коротких замыканиях.
-
Блок освещения.
Обеспечивает внутреннее освещение для обслуживания и ремонта при отключенном вводном аппарате. Содержит автоматический выключатель, настенный электропатрон.
- Блок управления освещением.
Предназначен для ручного или автоматического управления групповыми цепями освещения. Включает в себя в общем случае фотореле, реле времени, коммутационные аппараты цепей управления, автоматические выключатели типов В, С для защиты групповых цепей.
Типы исполнения вводно-распределительных панелей
|
Тип |
Принципиальная схема |
Блок управления освещением |
Элементы на схеме |
|
|
Наличие |
Обозначение |
Наименование |
||
|
ВРУ-1-21-10-УХЛ4 |
 |
- |
QS |
Переключатель 250А |
|
FU1-FU3 |
Предохранители 250А |
|||
|
TA1-TA3 |
Трансформаторы тока 50/5…200/5А |
|||
|
PI |
Счетчик |
|||
|
FU4-FU9 |
Предохранители 63А |
|||
|
FU10-FU21 |
Предохранители 100А |
|||
|
SF1, SF2 |
Автоматические выключатели |
|||
|
EL1, EL2 |
Лампы накаливания |
|||
|
ВРУ-1-22-53-УХЛ4 |
 |
Автоматический 14х16А |
QS |
Рубильник-переключатель 250А |
|
ВРУ-1-22-54-УХЛ4 |
Неавтоматический 14х16А |
FU1-FU3 |
Предохранители 250А |
|
|
ВРУ-1-22-55-УХЛ4 |
Автоматический 8х16А |
FU4-FU21 |
Предохранители 100А |
|
|
ВРУ-1-22-56-УХЛ4 |
Неавтоматический 8х16А |
PI |
Счетчик |
|
|
SF1, SF2 |
Автоматические выключатели | |||
|
EL1, EL2 |
Лампы накаливания | |||
|
ВРУ-1-23-53-УХЛ4 |
 |
Автоматический 14х16А |
QS |
Рубильник-переключатель 250А |
|
ВРУ-1-23-54-УХЛ4 |
Неавтоматический 14х16А |
FU1-FU3 |
Предохранители 250А |
|
|
ВРУ-1-23-55-УХЛ4 |
Автоматический 8х16А |
TA1-TA3 |
Трансформаторы тока 50/5…200/5А |
|
|
ВРУ-1-23-56-УХЛ4 |
Неавтоматический 8х16А |
7PI |
Счетчик |
|
|
FU4-FU21 |
Предохранители 100А | |||
|
SF1, SF2 |
Автоматические выключатели | |||
|
EL1, EL2 |
Лампы накаливания | |||
|

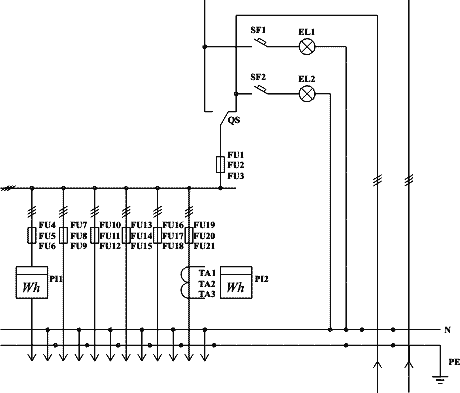

ВРУ-1-24-53-УХЛ4 |
 |
Автоматический 14х16А |
QS |
Рубильник-переключатель 250А |
|
ВРУ-1-24-54-УХЛ4 |
Неавтоматический 14х16А |
FU1-FU3 |
Предохранители 250А | |
|
ВРУ-1-24-55-УХЛ4 |
Автоматический 8х16А |
FU4-FU21 |
Предохранители 100А | |
|
ВРУ-1-24-56-УХЛ4 |
Неавтоматический 8х16А |
PI1 |
Счетчик | |
|
TA1-TA3 |
Трансформаторы тока 30/5…100/5А | |||
|
PI2 |
Счетчик (учет абонентской нагрузки) |
|||
|
SF1, SF2 |
Автоматические выключатели |
|||
|
EL1, EL2 |
Лампы накаливания |
|||
|
ВРУ-1-25-63-УХЛ4 |
 |
Автоматический 14х16А |
QS |
Блоки выключатель-предохр. 250А |
|
ВРУ-1-25-64-УХЛ4 |
Неавтоматический 14х16А |
FU1-FU15 |
Предохранители 63А |
|
|
ВРУ-1-25-65-УХЛ4 |
Автоматический 8х16А |
FU16-FU18 |
Предохранители 100А |
|
|
ВРУ-1-25-66-УХЛ4 |
Неавтоматический 8х16А |
PI |
Счетчик |
|
|
SF |
Автоматический выключатель |
|||
|
EL |
Лампа накаливания |
|||
|
ВРУ-1-26-63-УХЛ4 |
 |
Автоматический 14х16А |
QS |
Блоки выключатель-предохр. 250А |
|
ВРУ-1-26-64-УХЛ4 |
Неавтоматический 14х16А |
TA1-TA3 |
Трансформаторы тока 50/5…200/5А |
|
|
ВРУ-1-26-65-УХЛ4 |
Автоматический 8х16А |
PI |
Счетчик |
|
|
ВРУ-1-26-66-УХЛ4 |
Неавтоматический 8х16А |
FU1-FU15 |
Предохранители 63А |
|
|
FU16-FU18 |
Предохранители 100А |
|||
|
SF |
Автоматический выключатель |
|||
|
EL |
Лампа накаливания |
|||
|

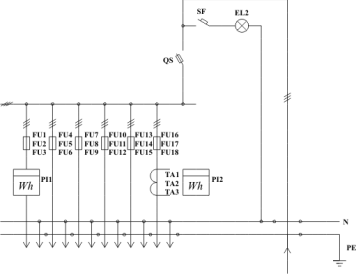

ВРУ-1-27-63-УХЛ4 |
 |
Автоматический 14х16А |
QS |
Блоки выключатель-предохр. 250А |
|
ВРУ-1-27-64-УХЛ4 |
Неавтоматический 14х16А |
FU1-FU15 |
Предохранители 63А |
|
|
ВРУ-1-27-65-УХЛ4 |
Автоматический 8х16А |
FU16-FU18 |
Предохранители 100А |
|
|
ВРУ-1-27-66-УХЛ4 |
Неавтоматический 8х16А |
PI1 |
Счетчик |
|
|
TA1-TA3 |
Трансформаторы тока 30/5…100/5А |
|||
|
PI2 |
Счетчик |
|||
|
SF |
Автоматический выключатель |
|||
|
EL |
Лампа накаливания |
|||
|
ВРУ-1-28-63-УХЛ4 |
 |
Автоматический 14х16А |
QS |
Блоки выключатель-предохр. 250А |
|
ВРУ-1-28-64-УХЛ4 |
Неавтоматический 14х16А |
TA1-TA3 |
Трансформаторы тока 50/5…200/5А |
|
|
ВРУ-1-28-65-УХЛ4 |
Автоматический 8х16А |
PI1 |
Счетчик |
|
|
ВРУ-1-28-66-УХЛ4 |
Неавтоматический 8х16А |
FU1-FU15 |
Предохранители 63А |
|
|
FU16-FU18 |
Предохранители 100А |
|||
|
PI2 |
Счетчик |
|||
|
SF |
Автоматический выключатель |
|||
|
EL |
Лампа накаливания |
|||
|

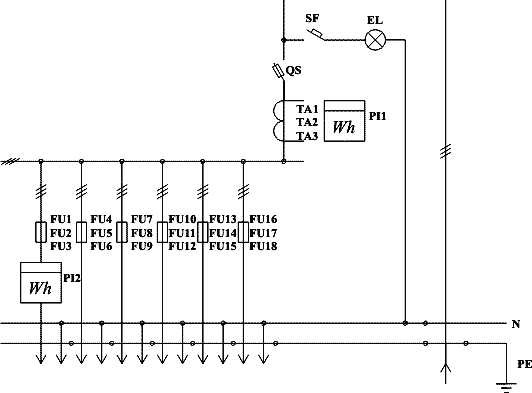

ВРУ-1-29-63-УХЛ4 |
 |
Автоматический 14х16А |
QS |
Блоки выключатель-предохр. 250А |
|
ВРУ-1-29-64-УХЛ4 |
Неавтоматический 14х16А |
TA1-TA3 |
Трансформаторы тока 50/5…200/5А |
|
|
ВРУ-1-29-65-УХЛ4 |
Автоматический 8х16А |
PI1 |
Счетчик |
|
|
ВРУ-1-29-66-УХЛ4 |
Неавтоматический 8х16А |
FU1-FU15 |
Предохранители 63А |
|
|
FU16-FU18 |
Предохранители 100А | |||
|
TA4-TA6 |
Трансформаторы тока 30/5…100/5А | |||
|
PI2 |
Счетчик | |||
|
SF |
Автоматический выключатель | |||
|
EL |
Лампа накаливания | |||
|

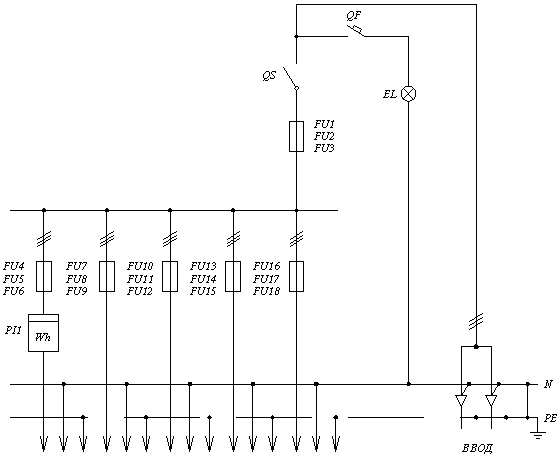

ВРУ-3-40-УХЛ4 |
 |
Неавтоматический 14х16А |
QS |
Выключатель 250А |
|
FU1-FU3 |
Предохранители 250А |
|||
|
FU4-FU18 |
Предохранители 100А |
|||
|
PI |
Счётчик |
|||
|
SF |
Автоматический выключатель |
|||
|
EL |
Лампа накаливания |
|||
|
ВРУ-3-41-УХЛ4 |
 |
Автоматический 30х16А |
QS |
Выключатель 250А |
|
FU1-FU3 |
Предохранители 250А |
|||
|
TA1-TA3 |
Трансформаторы тока 50/5…200/5А |
|||
|
PI |
Счетчик |
|||
|
FU4-FU18 |
Предохранители 100А |
|||
|
SF |
Автоматический выключатель |
|||
|
EL |
Лампа накаливания |
|||
|

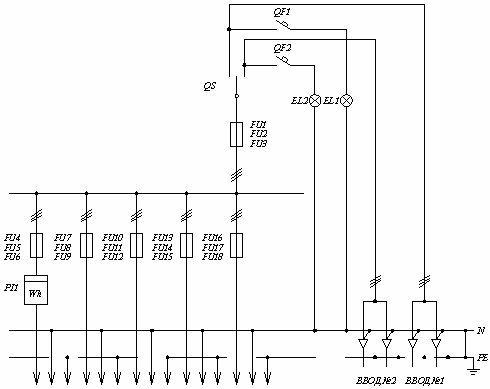

ВРУ-3-42-УХЛ4 |
 |
Автоматический 30х16А |
QS |
Выключатель 250А |
|
FU1-FU3 |
Предохранители 250А |
|||
|
FU4-FU18 |
Предохранители 100А |
|||
|
PI |
Счётчик |
|||
|
SF1, SF2 |
Автоматические выключатели |
|||
|
EL1, EL2 |
Лампы накаливания |
|||
|

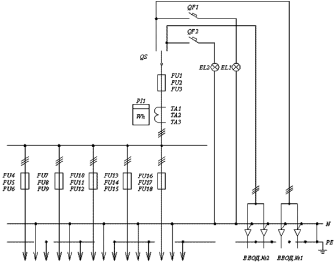

ВРУ-3-43-УХЛ4 |
|
Автоматический 30х16А |
QS |
Выключатель 250А |
|
FU1-FU3 |
Предохранители 250А |
|||
|
TA1-TA3 |
Трансформаторы тока 50/5…200/5А |
|||
|
PI |
Счетчик |
|||
|
FU4-FU18 |
Предохранители 100А |
|||
|
SF1, SF2 |
Автоматические выключатели |
|||
|
EL1, EL2 |
Лампы накаливания |
|||
