Технические параметры

Наименование параметра Значение
Номинальное напряжение Uном , кВ 110
Наибольшее рабочее напряжение, кВ 126
Номинальная частота f ном, Гц 50
Номинальный первичный ток типоисполнения Iном, А 200; 300; 400; 500; 600; 800; 1000; 1200; 1500; 2000
Номинальный вторичный ток lном, А 1 или 5
Номинальная вторичная нагрузка S2 ном (с индуктивно-активным коэффициентом мощности соБф2 = 0,8), ВА:
1) i2 ном = 1А
  • в классах 10,2S; 0,2; 0,5S; 0,5; 1; 3; 5
  • в классах 5Р; 10Р
2) i2 ном = 5А
  • в классах 0,2S; 0,2; 0,5S
  • в классах 0,5; 1; 3
  • в классах 5Р; 10Р
 1)
  • 10; 20; 30
  • 10; 20; 30; 40

2)

  • 10; 20; 30
  • 40
  • 30
Класс точности вторичных обмоток:
  • для измерения и учета
  • для защиты
  • 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5
  • 5Р; 10Р
Номинальная предельная кратность вторичных обмоток для защиты К ном 25
Количество вторичных обмоток:
  • для измерений
  • для защиты
  • 1 или 2
  • 3
Предельные рабочие температуры окружающего воздуха, С от -70 до + 60
Габаритные размеры, мм:
  • ширина
  • длина по выводам
  • высота
  • 766
  • 898-1150
  • 2317
Масса, кг, не более 692
Избыточное рабочее давление элегаза при температуре 200 С, МПа (кгс/см2) 0,15+-0,01 (1,5+-0,1)
Минимальное избыточное давление элегаза при температуре 200 С, МПа (кгс/см2) 0,08(0,8)
Сейсмостойкость по шкале MSK - 64, баллы, не менее 7
Трансформатор взрывобезопасен при токе короткого замыкания между токоведущими и заземленными частями, протекающем в течение 3 с, кА, не менее 40
Работоспособность при избыточном давлении элегаза, равном 0, и напряжении 80кВ, час, не менее 8
Высота установки над уровнем моря, м, не более 1000
Срок эксплуатации, лет 30

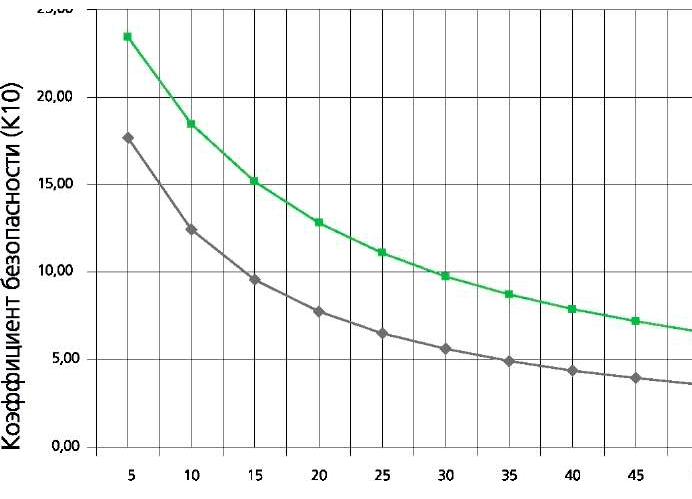

Типовые кривые зависимости коэффициента безопасности измерительных обмоток с отпайкой трансформатора тока ТОГ-110 (Ж54.60510-20) от нагрузки.

Типовые кривые зависимости коэффициента безопасности измерительных обмоток с отпайкой трансформатора тока ТОГ-110 (Ж54.60510-20) от нагрузки
Типовые кривые зависимости коэффициента безопасности измерительных обмоток с отпайкой трансформатора тока ТОГ-110 (Ж54.60510-20) от нагрузки



Мощность нагрузки (Z2, В*А)

  • 1И1-1ИЗ 600-1200/5 0,2 Кбез.=9 при мощности ЗОВА
  • 1И1-1И2 600-1200/5 0,5 Кбез.=5 при мощности ЗОВА (отпайка)

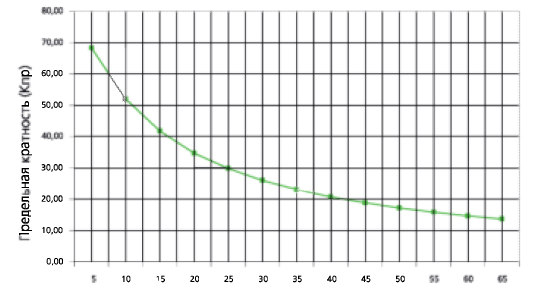

Типовые кривые зависимости предельной кратности защитных обмоток трансформатора тока ТОГ 110(Ж54.60510-20) от нагрузки.

Типовые кривые зависимости предельной кратности защитных обмоток трансформатора тока ТОГ 110(Ж54.60510-20) от нагрузки
Типовые кривые зависимости предельной кратности защитных обмоток трансформатора тока ТОГ 110(Ж54.60510-20) от нагрузки



Мощностьнагрузки (Z2, В*А)

2И1-2И2: ЗИ1-ЗИ2: 4И1-4И2: 5И1-5И2 600-1200/5 ЮР Кпр.кр.=20 при мощности 40ВА



Типовые кривые намагничивания магнитопроводов

Типовые кривые намагничивания магнитопроводов
Типовые кривые намагничивания магнитопроводов
