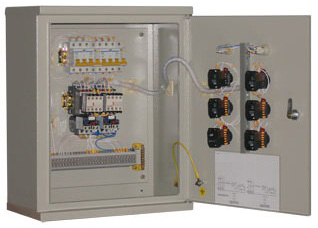

Ящики управления электродвигателями серии Я (РУСМ) 5000
Предназначены для продолжительного режима работы (пуск электродвигателя и отключения вращающегося двигателя). Возможно применение ящиков для кратковременного и повторно-кратковременного режимов работы.
Комплектные низковольтные устройства серии Я(РУСМ)5000 предназначены для местного, дистанционного либо автоматического управления электроприводами переменного тока с асинхронными двигателями с короткозамкнутым ротором.
Я(РУСМ)5000 каждого типоисполнения изготавливаются в металлокорпусах типа ЩМП.
Номинальные значения рабочих параметров, конструкция и принципиальные схемы позволяют выполнять задачи отвечающие требованиям заказчика.
Ящики управления имеют светосигнальную арматуру высокой надежности, автоматические выключатели и пускатели.
Ввод и вывод внешних проводников осуществляется через отверстия в дне корпуса.
Степень защиты – IP31. В помещениях с повышенной влажностью применяются щиты со степенью защиты IP 54.
Структура условного обозначения
Я 5ХХХ- ХХ ХХ
| Я | ящик |
| 5ХХХ | тип |
| ХХ | типовой индекс по номинальному току: Индекс Ток(А) 18 0,6 20 1,0 22 1,6 24 2,5 26 4,0 28 6,0 29 8,0 30 10 31 12,5 32 16 34 25 35 32 36 40 37 50 38 63 39 80 40 100 41 125 42 160 |
| ХХ | Типовой индекс по напряжению цепи управления: 73 – 110 В. 50 Гц. 74 – 220 В. 50 Гц. 77 – 380 В. 50 Гц. |
