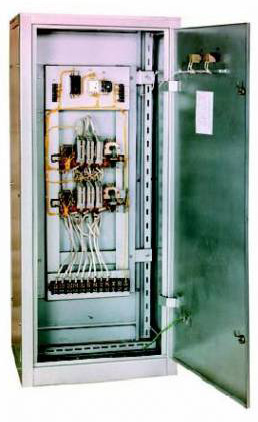

Щитки типа ЩАП предназначены для автоматического переключения на резервное питание цепей освещения и силового оборудования при исчезновении напряжения на рабочем фидере и для возврата электроцепей в исходное состояние при восстановлении в сети нормального напряжения.
При выходе из строя основного ввода, осуществляется автоматическое переключение силовых нагрузок на резервный ввод, а при появлении напряжения на основном вводе происходит автоматический переброс на основной ввод.
Аналогичная работа схемы происходит и при обрыве любой из фаз. Контроль работы схемы происходит и при обрыве любой из фаз.
Щиты ЩАП изготавливаются как на отечественном, так и на импортном оборудовании.
Контроль ввода осуществляется по контрольным лампам.
Климатические исполнением щитка – УХЛ4 по ГОСТ 15150-69 и
ГОСТ 15543.1-89.
Структура условного обозначения
ЩАП - Х Х - ХХ - ХХХХ
| ЩАП | Щит аварийного переключения на резерв |
| Х | Номинальный ток вводного аппарата: 1 - 10А 2 - 25А 3 - 40А 4 – 63А 5 – 100А 6 - 160А |
| Х | Номинальное напряжение сети: 2 – ~220В 3 – ~380В |
| ХХ | Степень защиты по ГОСТ14254: 31 - IP 31 54 - IP 54 |
| ХХХХ | Климатическое исполнениеи категория размещения поГОСТ15150 |
