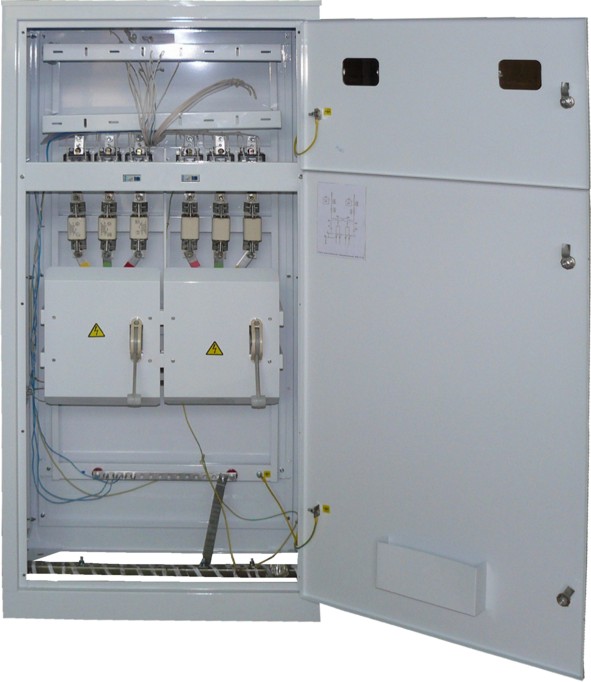

Распределительные панели
Распределительные панели
Распределительные панели
Предназначены для приема, распределения и учета электроэнергии, защиты оборудования от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380В/220В, частотой 50Гц и 60Гц.
Применяются совместно с вводными панелями.
Состав изделия
- Блок распределения.
Предназначен для распределения электрической энергии и содержит группы предохранителей (или автоматические выключатели) для защиты линий при перегрузках и коротких замыканиях. Блок распределения, выполненный на автоматических выключателях, имеет защитную панель от касания к токоведущим частям.
- Блок управления освещением.
Предназначен для ручного или автоматического управления групповыми цепями освещения. Включает в себя в общем случае фотореле, реле времени, коммутационные аппараты цепей управления, автоматические выключатели типов В, С для защиты групповых цепей.
- Блок учета электроэнергии.*
Содержит счетчик (прямого или трансформаторного включения), трансформаторы тока, испытательную переходную коробку. По согласованию с заказчиком счетчики могут не поставляться или поставляться отдельно.
Тип исполнения распределительных панелей
|
Тип |
Принципиальная схема |
Блок управления освещением |
Элементы на схеме |
|
|
Наличие |
Обозначение |
Наименование |
||
|
ВРУ-1-41-00-УХЛ4 |
 |
- |
FU1-FU27 |
Предохранители 100А |
|
ВРУ-1-42-01-УХЛ4 |
Автоматический 30х16А |
|||
|
ВРУ-1-42-02-УХЛ4 |
Неавтоматический 30х16А |
|||
|

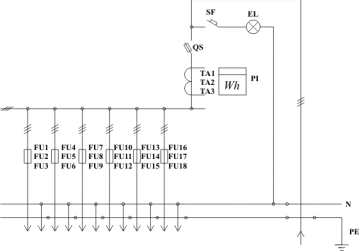

ВРУ-1-43-00-УХЛ4 |
 |
- |
TA1-TA3 |
Трансформаторы тока 100/5…300/5А |
|
PI |
Счетчик Предохранители 100А
|
|||
|
FU1-FU27 |
||||
|

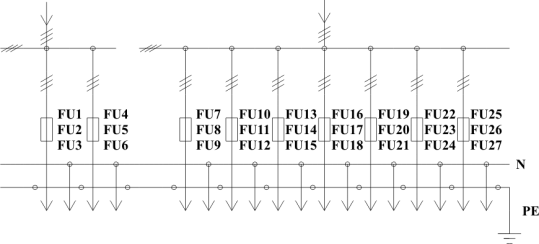

ВРУ-1-44-00-УХЛ4 |
 |
- |
FU1-FU6 |
Предохранители 250А |
|
ВРУ-1-45-01-УХЛ4 |
Автоматический 30х16А |
FU7-FU27 |
Предохранители 100А |
|
|
ВРУ-1-45-02-УХЛ4 |
Неавтоматический 30х16А |
|||
|

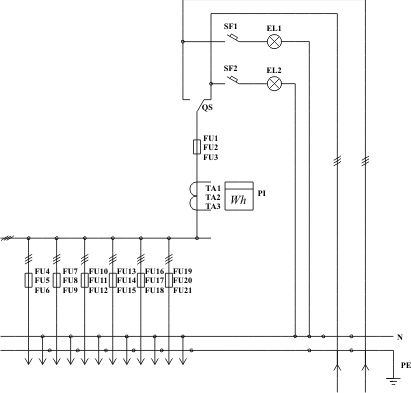

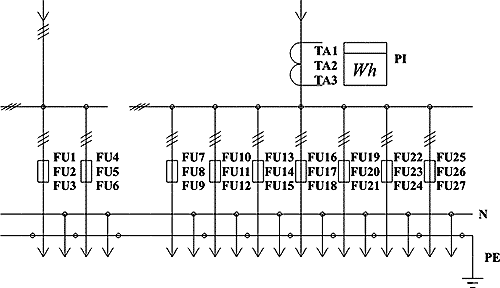

ВРУ-1-46-00-УХЛ4 |
|
- |
TA1-TA3 |
Трансформаторы тока 100/5…300/5А |
|
PI |
Счетчик |
|||
|
FU1-FU6 |
Предохранители 250А |
|||
|
FU7-FU27 |
Предохранители 100А |
|||
|

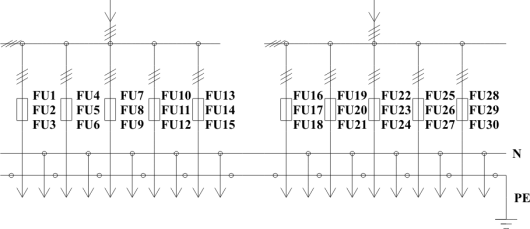

ВРУ-1-47-00-УХЛ4 |
 |
- |
FU1-FU30 |
Предохранители 100А |
|
ВРУ-1-48-03-УХЛ4 |
Автоматический 14х16А |
|||
|
ВРУ-1-48-04-УХЛ4 |
Неавтоматический 14х16А |
|||
|
ВРУ-1-49-00-УХЛ4 |
 |
- |
FU1-FU30 |
Предохранители 63А |
|
ВРУ-1-49-03-УХЛ4 |
Автоматический 14х16А |
|||
|
ВРУ-1-49-04-УХЛ4 |
Неавтоматический 14х16А |
|||
|

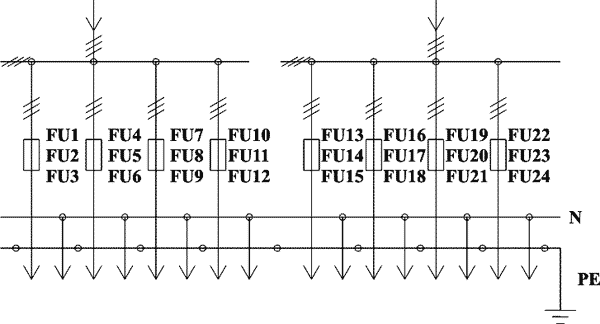

ВРУ-1-50-00-УХЛ4 |
 |
- |
FU1-FU24 |
Предохранители 250А |
|
ВРУ-1-50-01-УХЛ4 |
Автоматический 30х16А |
|||
|
ВРУ-1-50-02-УХЛ4 |
Неавтоматический 30х16А |
|||
|
ВРУ-3-20-УХЛ4 |
|
Автоматический 30х16А |
FU1-FU27 |
Предохранители 100А |
|
ВРУ-3-21-УХЛ4 |
Неавтоматический 14х16А |
|||
|
ВРУ-3-22-УХЛ4 |
- |
|||
|
ВРУ-3-23-УХЛ4 |
|
Автоматический 30х16А |
FU1-FU27 |
Предохранители 100А |
|
ВРУ-3-24-УХЛ4 |
Неавтоматический 14х16А |
|||
|
ВРУ-3-25-УХЛ4 |
- |
|||
|
ВРУ-3-26-УХЛ4 |
 |
Автоматический 30х16А |
FU1-FU6 |
Предохранители 250А |
|
ВРУ-3-27-УХЛ4 |
Неавтоматический 14х16А |
FU7-FU27 |
Предохранители 100А |
|
|
ВРУ-3-28-УХЛ4 |
- |
|||
|
ВРУ-3-29-УХЛ4 |
|
Автоматический 30х16А |
FU1-FU24 |
Предохранители 250А |
|
ВРУ-3-30-УХЛ4 |
Неавтоматический 14х16А |
|||
|
ВРУ-3-31-УХЛ4 |
- |
|||
