Щитки этажные серии ЩЭ предназначены для приема, распределения и учета электроэнергии напряжением 220В в жилых и общественных зданиях, а также для защиты линий квартир при перегрузках и коротких замыканиях.

Щиты устанавливаются в электросетях зданий с системой заземления и нейтралью.

Щиты изготавливаются как с автоматами распределения и со счетчиками, так и вводными автоматами без счетчиков и автоматов распределения, утопленного (встроенного в нишу) и навесного исполнения, двух, трех или четырех квартирные, со слаботочным отсеком или без него.

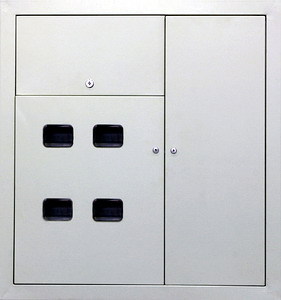

Оболочка щита этажного представляет собой сварной металлический корпус, состоящий из 3-х отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования.
Аппараты распределительного отсека закрываются оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п. Каждый из отсеков закрывается отдельной дверцей. Дверца вводно-учетного отсека имеет застекленные окна для снятия показаний счетчика и приспособления для пломбировки.

Условия эксплуатации:

• высота над уровнем моря - не более 2000 м;
• температура окружающего воздуха от +1 до 35°С;
• группа условий эксплуатации в части воздействия окружающей среды - Ml по ГОСТ 175)6.1-90.
• Климатическое исполнение - УХЛ4.
• Степень защиты IР30 по ГОСТ 14254-96.

Структура условного обозначения

ЩЭ - Х Х ХХ - ХХХХ
