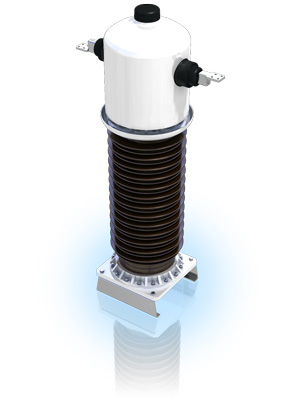

Трансформатор тока ТРГ 110
Трансформатор тока ТРГ 110
Для передачи сигналов измерительной информации устройствам управления, защиты в установках переменного тока с напряжением 110, 220 кВ и частотой 50 Гц и измерительным приборам предназначен трансформатор тока ТРГ. Он может эксплуатироваться в закрытых и открытых распределительных устройствах.
Особенности работы и конструкции
Любой трансформатор тока трг состоит из нескольких частей – опорного изолятора, на котором закреплен металлический корпус с первичной обмоткой и ее выводами, и основания, где находится коробка выводов вторичной обмотки. Внутри корпус и изолятор заполнены изолирующим газом.
Сигнализатор плотности осуществляет контроль изоляционной газовой среды – элегаза, который по-другому называется шестифтористой серой SF6, или смеси CF4 и SF6 – тетрафторметана-14.
Преимущества трансформатора
- Пожаро- и взрывобезопасность благодаря, во-первых, наличию взрывозащитного устройства, которое исключает повреждение при коротком внутреннем замыкании, а во-вторых, использованию негорючего газа.
- Срок службы до 40 лет. Применение изоляции с низким уровнем утечки и качественных комплектующих делают трансформатор тока ТРГ 110 надежным устройством.
- Возможность менять в соотношении 1:2:4 коэффициент трансформации. Заключается в перестановке перемычек на головной части, при этом герметичность газовой полости не нарушается.
- Работа в условиях умеренного, жаркого и холодного климата (от -60 °С до +55 °С). В окружающей среде не должны содержаться агрессивные газы, которые разрушают изоляцию и металлы.
Каждый трансформатор тока ТРГ 110 выпускается по ГОСТ 7746-2001 согласно техническим условиям, согласованным с РАО ЕЭС РФ. Возможно и специальное исполнение устройства, где для измерения предусмотрено пломбирование выводов вторичной обмотки.
