РЗДПОС
Дугогасящий реактор РЗДПОС
Сухой дугогасящий реактор РЗДПОС
Дугогасящий агрегат типа РЗДПОС (реактор заземляющий дугогасящий с плавным регулированием однофазный сухой) состоит из активной части, кожуха и привода. Активная часть, в свою очередь состоит из обмоток и стержневого магнитопровода плунжерного типа (с регулируемым воздушным зазором). Всего реактор имеет 3 обмотки: основную силовую, вторичную силовую (обеспечивающую настройку реактора в резонанс с сетью и автоматический поиск поврежденного фидера) и сигнальную обмотку (необходима для управления реактором).
Мощность реактора определяется мощностью его основной обмотки и характеризуется диапазоном токов компенсации.
Обмотка реактора состоит из медного провода с полиимидно фторопластовой пленкой и стекловолокнистой изоляции (класс нагревостойкости реактора F (155 0C), что обеспечивает работу реактора без принудительного охлаждения. Для защиты обмоток от перегрева в реакторе установлены термодатчики, выведенные на блок контроля температуры.
Преимущества:
- Высокая надежность и обеспечение автоматического управления
Основные характеристики
|
Тип реактора |
Номинальное напряжение, кВ |
Предельные токи при номинальном напряжении, А* |
|
РЗДПОС-120/6 |
6,6/√3 |
5-30 |
|
РЗДПОС-190/6 |
6,6/√3 |
5-50 |
|
РЗДПОС-300/6 |
6,6/√3 |
13-80 |
|
РЗДПОС-500/6 |
6,6/√3 |
13-130 |
|
РЗДПОС-1000/6 |
6,6/√3 |
26-260 |
|
РЗДПОС-190/10 |
11/√3 |
5-30 |
|
РЗДПОС-300/10 |
11/√3 |
10-50 |
|
РЗДПОС-480/10 |
11/√3 |
13-80 |
|
РЗДПОС-500/10 |
11/√3 |
13-80 |
|
РЗДПОС-860/10 |
11/√3 |
18-135 |
|
РЗДПОС-1000/10 |
11/√3 |
20-160 |
|
РЗДПОС-1250/10 |
11/√3 |
20-200 |
|
РЗДПОС-1520/10 |
11/√3 |
25-240 |
|
РЗДПОС-1600/10 |
11/√3 |
25-250 |
|
РЗДПОС-2000/10 |
11/√3 |
32-320 |
* Возможно изготовление дугогасящих реакторов с любыми токами компенсации.

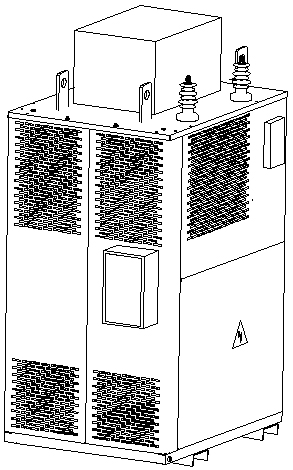

Дугогасящий реактор РЗДПОС
Массогабаритные параметры
|
Тип реактора |
Размеры, мм |
Масса, кг |
|||
|
L |
B |
H |
Z |
||
|
РЗДПОС-120/6 |
1420 |
1560 |
1565 |
820 |
1850 |
|
РЗДПОС-190/6 |
1420 |
1560 |
1565 |
820 |
1850 |
|
РЗДПОС-300/6 |
1520 |
1760 |
1795 |
820 |
2750 |
|
РЗДПОС-500/6 |
1630 |
1760 |
2015 |
1070 |
3320 |
|
РЗДПОС-1000/6 |
2040 |
2160 |
2245 |
1270 |
5360 |
|
РЗДПОС-190/10 |
1420 |
1560 |
1565 |
820 |
1850 |
|
РЗДПОС-300/10 |
1520 |
1760 |
1795 |
820 |
2750 |
|
РЗДПОС-480/10 |
1630 |
1760 |
2015 |
1070 |
3320 |
|
РЗДПОС-500/10 |
1630 |
1760 |
2015 |
1070 |
3320 |
|
РЗДПОС-860/10 |
1780 |
1900 |
2160 |
1270 |
4490 |
|
РЗДПОС-1000/10 |
2040 |
2160 |
2245 |
1270 |
5360 |
|
РЗДПОС-1250/10 |
2040 |
2160 |
2245 |
1270 |
5675 |
|
РЗДПОС-1520/10 |
2250 |
2340 |
2470 |
1505 |
7190 |
|
РЗДПОС-1600/10 |
2250 |
2340 |
2470 |
1505 |
7190 |
|
РЗДПОС-2000/10 |
2400 |
2340 |
2770 |
1505 |
8970 |

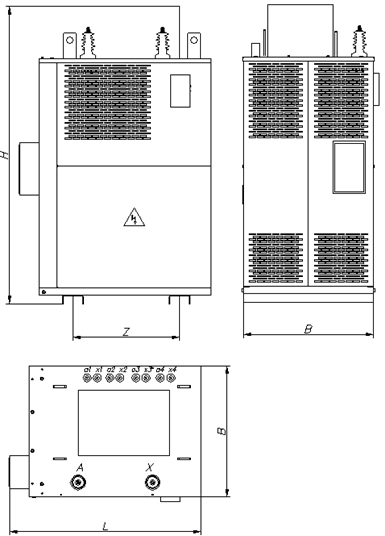

Массогабаритные параметры дугогасящего реактора РЗДПОС
