Фильтр тока нулевой последовательности ФМЗО применение

Как правило, для полноценной работы подстанции требуется фильтры масляные и система управления. Электромашиностроительный завод комплектует подстанции под ключ, в том числе масляными фильтрами и системами автоматического управления Фильтр масляный заземляющий нулевой последовательности нейтралеобразующий типа ФМЗО У(УХЛ) 1,2,3 далее по тексту «трансформатор». Трансформатор ФМЗО общего назначения мощностью от 25 до 2500 кВА на класс напряжения 1 – 35 кВ., соответствуют ГОСТ Р 52719-2007, рассчитаны для работы в районах с умеренным климатом, или в умеренно-холодном климате, наружной установки.

Условия эксплуатации фильтров напряжения нулевой последовательности

• высота над уровнем моря - не более 1000 м;
• температура окружающего воздуха при климатическом исполнении У- от - 45 до + 40⁰С, УХЛ (от - 65 до + 40⁰С);
• относительная влажность окружающего воздуха (среднегодичное значение) - 80%, при температуре +20⁰С;
• атмосферное давление 650-800 мм рт.ст. (86 659-106 656) Ра;
• окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлические части.

Степень защиты трансформатора IP00, ГОСТ 24687-81. Фильтр присоединения нулевой последовательности.

ФМЗО – это специальный трансформатор масленый нейтралеобразующий в герметичном баке для обеспечения.

РД 34.20.179. Условное обозначение схемы и группы соединения обмоток по ГОСТ Р 52719 – 2007 Yн / D – 11.

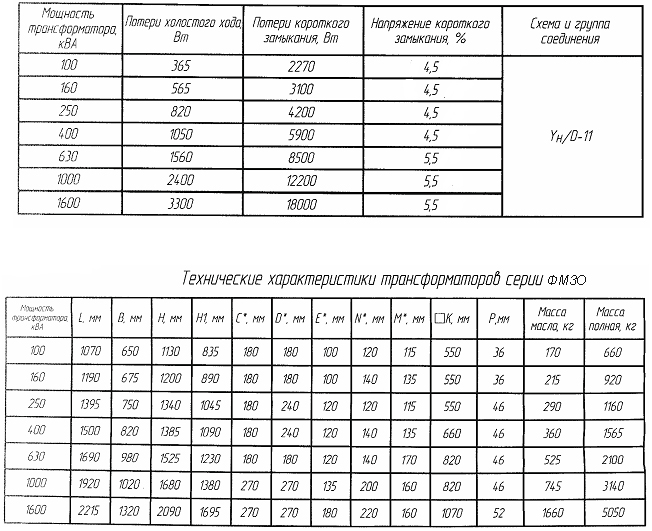

Технические характеристики ФМЗО

Технические характеристики ФМЗО

Фильтр тока нулевой последовательности ФМЗО чертеж

Фильтр тока нулевой последовательности ФМЗО чертеж
