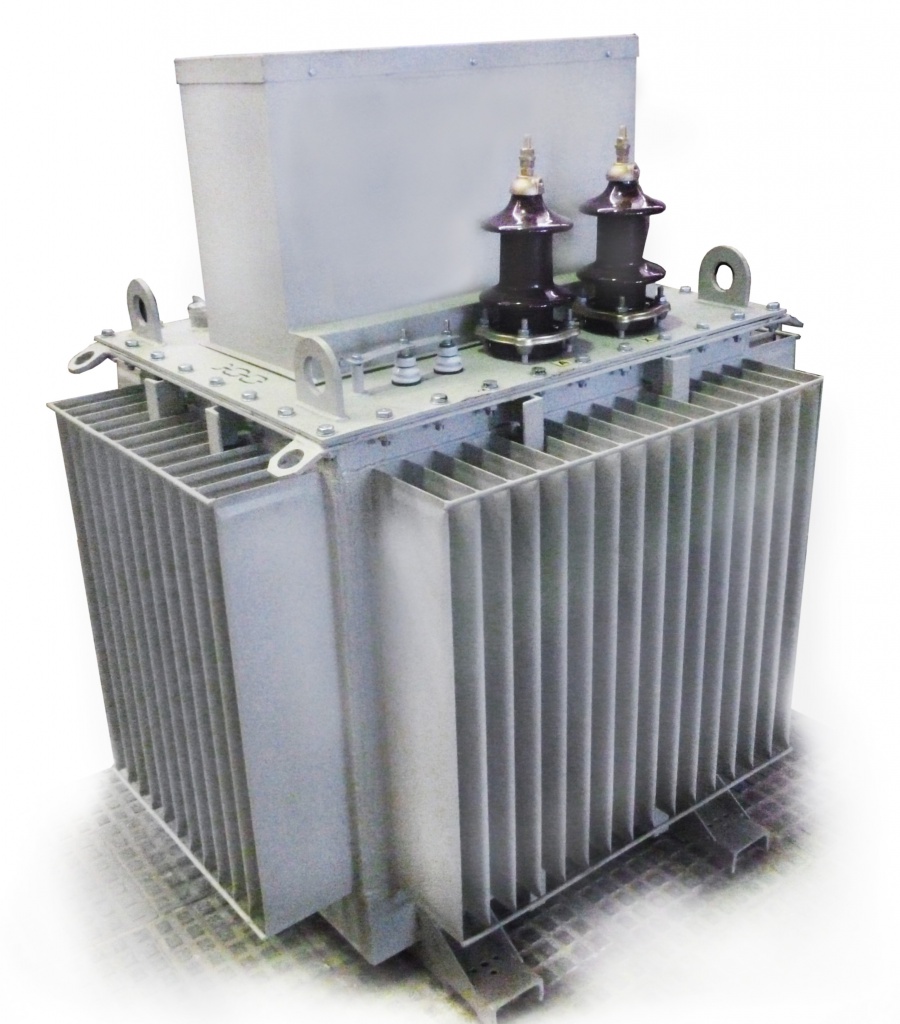

Дугогасящий реактор АЗДПС
Дугогасящий агрегат АЗДПС
Дугогасящий агрегат типа АЗДПС состоит из дугогасящего реактора типа РЗДПОС и нейтралеобразующего трансформатора (фильтра), расположенные в одном кожухе.
Преимущества
Дугогасящий агрегат обладает всеми преимуществами однофазных сухих дугогасящих реакторов, но в свою очередь обладает следующими преимуществами:
- компактность конструкции (требует значительно меньше места для установки реактора и трансформатора в отдельности);
- простота монтажа (требует один фундамент и отсутствуют дополнительные связи между реактором и трансформатором).
Основные характеристики
|
Тип реактора |
Номинальное напряжение, кВ |
Предельные токи при номинальном напряжении, А* |
|
АЗДПС-120/6 |
6,6/√3 |
5-30 |
|
АЗДПС-190/6 |
6,6/√3 |
5-50 |
|
АЗДПС-300/6 |
6,6/√3 |
13-80 |
|
АЗДПС-500/6 |
6,6/√3 |
13-130 |
|
АЗДПС-1000/6 |
6,6/√3 |
26-260 |
|
АЗДПС-190/10 |
11/√3 |
5-30 |
|
АЗДПС-300/10 |
11/√3 |
10-50 |
|
АЗДПС-480/10 |
11/√3 |
13-80 |
|
АЗДПС-500/10 |
11/√3 |
13-80 |
|
АЗДПС-860/10 |
11/√3 |
18-135 |
|
АЗДПС-1000/10 |
11/√3 |
20-160 |
|
АЗДПС-1250/10 |
11/√3 |
20-200 |
|
АЗДПС-1520/10 |
11/√3 |
25-240 |
|
АЗДПС-1600/10 |
11/√3 |
25-250 |
|
АЗДПС-2000/10 |
11/√3 |
32-320 |
* Возможно изготовление дугогасящих реакторов с любыми токами компенсации.
Дугогасящий реактор АЗДПС
Массогабаритные параметры
|
Тип реактора |
Размеры, мм |
Масса, кг |
|||
|
L |
B |
H |
Z |
||
|
АЗДПС-120/6 |
1420 |
1560 |
1565 |
820 |
1850 |
|
АЗДПС-190/6 |
1420 |
1560 |
1565 |
820 |
1850 |
|
АЗДПС-300/6 |
1520 |
1760 |
1795 |
820 |
2750 |
|
АЗДПС-500/6 |
1630 |
1760 |
2015 |
1070 |
3320 |
|
АЗДПС-1000/6 |
2040 |
2160 |
2245 |
1270 |
5360 |
|
АЗДПС-190/10 |
1420 |
1560 |
1565 |
820 |
1850 |
|
АЗДПС-300/10 |
1520 |
1760 |
1795 |
820 |
2750 |
|
АЗДПС-480/10 |
1630 |
1760 |
2015 |
1070 |
3320 |
|
АЗДПС-500/10 |
1630 |
1760 |
2015 |
1070 |
3320 |
|
АЗДПС-860/10 |
1780 |
1900 |
2160 |
1270 |
4490 |
|
АЗДПС-1000/10 |
2040 |
2160 |
2245 |
1270 |
5360 |
|
АЗДПС-1250/10 |
2040 |
2160 |
2245 |
1270 |
5675 |
|
АЗДПС-1520/10 |
2250 |
2340 |
2470 |
1505 |
7190 |
|
АЗДПС-1600/10 |
2250 |
2340 |
2470 |
1505 |
7190 |
|
АЗДПС-2000/10 |
2400 |
2340 |
2770 |
1505 |
8970 |

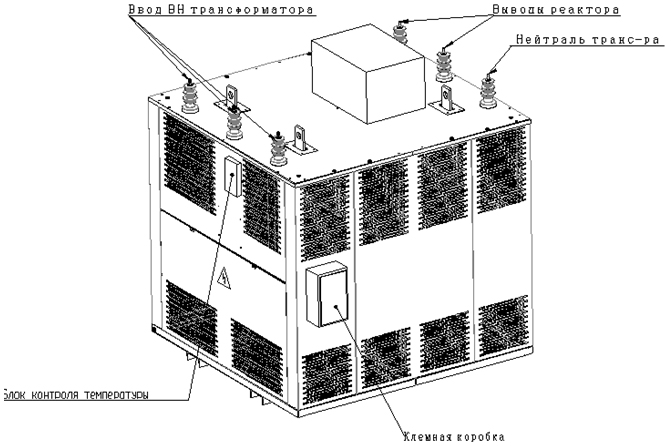

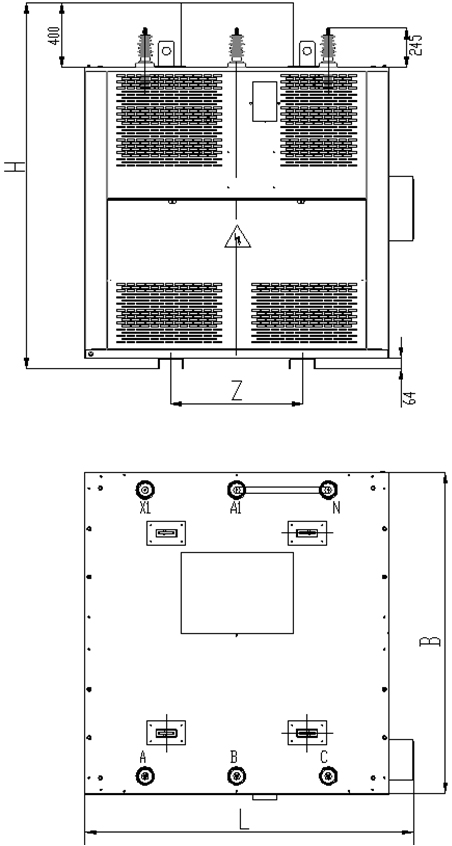

Массогабаритные параметры дугогасящего реактора АЗДПС
