Дугогасящий реактор принцип работы

Электрические сети напряжением 15-30 В и током цепи 80-100 мА подвержены риску возникновения электрической дуги. При разрыве контактов в электрической цепи происходит ионизация пространства между контактами, в результате чего атомы окружающего газа распадаются на заряженные частицы; электроны и положительные ионы. Ионы отдают катоду свою энергию, которая переходит в тепло до 3000-5000 С. При увеличении температуры движение электронов в металле катода ускоряется, они приобретают большую энергию и начинают покидать катод, вылетая в окружающую среду с ярким светововым излучением.

Дугогасящий реактор принцип действия

Горение дуги разрушает изоляцию и проводник кабеля, что может приводить к переходу ОЗЗ в двух- или трёхфазное замыкание и отключению линии релейной защитой. В результате потребитель может временно лишиться электроснабжения. Замыкания на землю в сети с изолированной нейтралью крайне опасны для человека.

Для компенсации емкостного тока замыкания на землю применяют дугогасящие реакторы. Когда нейтраль сети заземлена через дугогасящий реактор происходит компенсация ёмкостного тока, которая осуществляется включением в нейтральную точку трёхфазной сети индуктивного сопротивления — дугогасящего реактора (ДГР) с регулируемым воздушным зазором магнитопровода или ступенчатым регулированием числа витков его обмотки.

Типы дугогасящих реакторов

Дугогасящие реакторы классифицируются на типы по нескольким критериям:

• По точности настройки.

  Бывают неуправляемые, со ступенчатой и с плавной регулировкой тока.

• По способу настройки.

  С подмагничиванием (работают по принципу магнитных усилителей), плунжерные (в магнитопроводе находится регулируемый воздушный зазор),ступенчатые, где индуктивность меняется в зависимости от количества рабочих витков.

• По управлению.

  С автоматической системой управления измерения емкости сети, без системы управления (индуктивность меняется вручную), с приводом, позволяющим менять индуктивность, не отключая реактор дугогасящий от сети.

Все дугогасящие реакторы типа РУОМ, отзывы о работе которых в большинстве случаев положительные, комплектуются автоматической системойуправления. Ее основные функции заключаются в распознавании нормальных режимов работы сети и режимов замыкания, в измерении емкости сети при нормальных режимах, а также в безинерционном выходе при возникновении замыкания в режим компенсации емкостного тока. Такой дугогасящий реактор автоматически снижает ток до величины, близкой к нулю.

Сегодня реакторы со ступенчатой регулировкой все больше устаревают и заменяются более современными системами.

ООО «ЭМЗ» предлагает эти устройства в ассортименте с учетом применения европейских и российских разработок в области устройств защиты и управления.

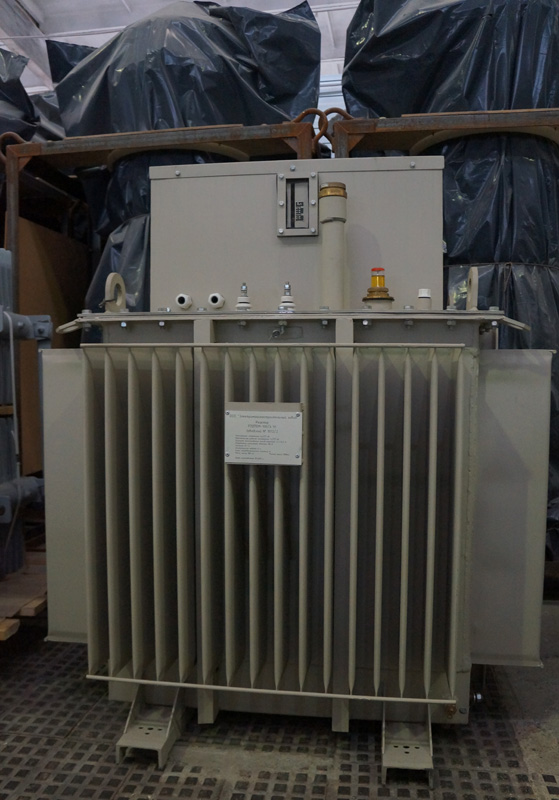

Дугогасящий реактор РЗДПОМ

ООО «ЭМЗ» производит масляные дугогасительные реакторы типа РЗДПОМ с плавной автоматической регулировкой, надежной фильтрации высших гармоник  высокого качества и надежности.

Высокая экономичность на энергозатраты при использовании дугогасящих реакторов РЗДПОМ производства ЭМЗ не более 0,7 кВТ для перемещения регулирующего элемента и отсутствие затрат на электроэнергию в фиксированном положении стержня, ставят реакторы РЗДПОМ на уровень выше, чем у конкурентов.

С особенностями конструкции дугогасящих реакторов вы можете ознакомится в нашей презентации.
